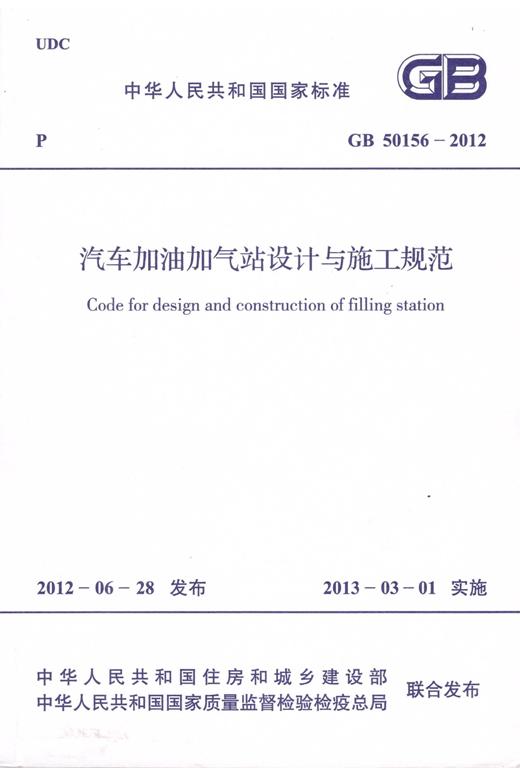

汽車加油加氣站設計與施工規范（摘要）
11.2 防雷、防靜電
11.2.1鋼制油罐、LPG、LNG儲罐和CNG儲氣瓶（組）必須進行防雷接地，接地點不應少于2處。
11.2.2加油加氣站的電氣接地應符合下列規定：
1、防雷接地、防靜電接地、電氣設備的工作接地、保護接地及信息系統的接地等，宜共用接地裝置，其接地電阻應按其中接地電阻值要求最小的接地電阻確定。
2、當各自單獨設置接地裝置時，油罐、LPG儲罐、LNG儲罐和CNG儲氣瓶（組）的防雷接地裝置的接地電阻、配線電纜金屬外皮兩端和保護鋼管兩端的接地裝置的接地電阻，不應大于10Ω，電氣系統的工作和保護接地電阻不應在于4Ω，地上油品、LPG、CNC和LNG管道始、末端和分支處的接地裝置的接地電阻，不應大于30Ω。
11.2.3當LPG儲罐的陰極防腐符合下列規定時，可不另設防雷和防靜電接地裝置：
1、LPG儲罐采用犧牲陽極法進行陰極防腐時，犧牲陽極的接地電阻不應大于10Ω，陽極與儲罐的銅芯線連線橫截面不應小于16mm2。
2、LPG儲罐采用強制電流法進行陰極防腐時，接地電極應采用鋅棒或鎂鋅復合棒，其接地電阻大應大于10Ω，接地電極與儲罐的銅芯連線橫載面不應小于16mm2。
11.2.4埋地鋼制油罐、埋地LPG儲罐和埋地LNG儲罐，以及非金屬油罐頂部的金屬部件和罐內的各金屬部件，應與非埋地部分的工藝金屬管道相互做電氣連接并接地。
11.2.5加油加氣站內油氣放散管在接入全部共用接地裝置后，可不單獨做防雷接地。
11.2.6當加油加氣內的站房和罩棚等建筑物需要防直擊雷時，應采用避雷帶（網）保護。當罩棚采用金屬屋面時，其頂面單層金屬板厚度大于0.5mm、搭接長度大于100mm，且下面無易燃的吊頂材料時，可不采用避雷帶（網保護）。
11.2.7加油加氣站的信息系統應采用鎧裝電纜或?qū)Ь€穿鋼管配線。配線電纜金屬外皮兩端、保護鋼管兩端均應接地。
11.2.8加油加氣站信息系統的配電線路首、末端與電子器件連接時，應裝設與電子器件耐壓水平相適應的過電壓（電涌）保護器。
11.2.9380/220V供配電系統宜采用TN－S系統，當外供電源為380V時，可采用TN－C－S系統。供電系統的電纜金屬外皮或電纜金屬保護管兩端均應接地，在供配電系統的電源端應安裝與設備耐壓水平相適應的過電壓（電涌）保護器。
11.2.10地上或管溝敷設的油品管道、LPG管道、LNG管道和CNG管道，應設防靜電和防感應雷的共用接地裝置，其接地電阻不應大于3Ω。
11.2.11加油加氣站的汽油罐車、LPG罐車和LNG罐車?yán)嬡噲龅睾?/span>CNG加氣子站內的車載儲氣瓶組的缷氣場地，應設卸車或卸氣時用的防靜電接地裝置，并應設置能檢測跨接線及監視接地裝置狀態的靜電接地儀。
11.2.12在爆炸危險區域內工藝管道上的法蘭、膠管兩端等連接處，應用金屬線跨接。當法蘭的連接螺栓不少于5根時，在非腐獨環境下可不跨接。
11.2.13油罐車卸油用的卸油軟管、油氣回收軟管與兩端快連接頭，應保證可靠的電氣連接。
11.2.14采用導靜電的熱塑性塑料管道時，導電內襯應接地；采用不導靜電的熱塑性塑料管道時，不埋地部分的熱熔連接件應保證長期可靠的接地，也可采用專用的密封帽將連接管件的電熔插孔密封，管道或接頭的其他導電部件也應接地。
11.2.15防靜電接地裝置的接地電阻不應大于100Ω。
