產品構成及工作原理：
● 一支中央收集桿：由電解銅或不銹鋼制成的，此桿筆直地貫通，可造成一條不間斷的接閃路徑，把閃電電流直接輸送往大地。它一般被固定在不低于二米高的支撐桿或者避雷塔上。
● 一組上端電極：通過與中央收集桿放電來形成提前先導。
● 一個防水密閉盒：內置電觸發裝置，與大地良好連接。
● 一個電觸發裝置：用來使中央收集桿和上端電極放電的觸發電路，被密封在保護盒內。
● 一組下端電極：用來收集雷云電場變化瞬間產生的電能量。
● 運作原理：當雷暴來臨時，所產生的能量是相當巨大的（每米達到幾千伏），ESE避雷針空氣終端從自然界的電場中吸收能量，下端能量收集電極把電能量貯存在觸發裝置內。每當閃電發生前，電場強度會迅速增強，當貯存的能量達到某一水平，空氣終端便會把信息輸送往電觸發裝置，在空氣終端的尖端便會產生火花，并使尖端周圍的空氣離子化，形成尖端放電現象。
● ESE避雷針的觸發裝置允許離子在極短的時間內放電，觸發系統極度的準確性意味著離子可在極準確的時間被釋放，換句話說，在主閃電發生前的剎那間。
● ESE避雷針被設計成從其尖端產生一預期上引放電通道 ，并早于那些鄰近高點產生。
● ESE系列產品的優點：具有種類繁多的保護半徑供不同型號選擇；更有效性；完全主動式系統；僅當有閃電預兆時，才自我激活；永久與大地連接，能提高安全性，質量可靠。
產品保護半徑計算與安裝應用
●保護半徑：

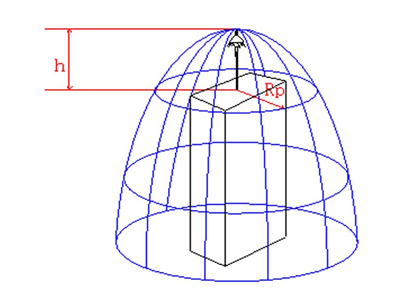

按發過國標NFC17-102規定，針尖應高于被保護物水平面2m（h1）以上。當避雷針安裝高度不同時（h2，h3，… hn），其保護范圍（半徑）分別為RP2, RP3, …RPn。
計算公式應考慮保護物的防雷等級、當?shù)氐睦妆┗顒?dòng)情況和地質地貌。
當h≥5m時：
當h＜5m時，見保護半徑表。
注：公式中
RP為所考慮的水平面上的保護半徑，h為針尖相對于被保護物頂部的水平高度差，D為滾球半徑（閃擊距離）。按法國國標的規定：第一類防雷建筑物為20m（GB50057-94規定為30m），第二類防雷建筑物為45m，第三類防雷建筑物為60m。
ΔL為上行搶先距離
ΔL=V（米/微妙）×ΔT（微妙）
V為先導傳播速度，實驗數據表明V=1米/微妙。
●安裝于建筑物頂部或避雷鐵塔頂部
●可用于移動基站、工礦企業、微波站、港口碼頭及高爾夫球場等多類建筑物的直擊雷防護。
產品主要技術參數
|
型號
|
YF-ESE20
|
YF-ESE25
|
YF-ESE40
|
YF-ESE60
|
|
提前放電時間 (△T)
|
20μs
|
25μs
|
40μs
|
60μs
|
|
提前放電距離 (△L)
|
20M
|
25M
|
40M
|
60M
|
|
雷電沖擊放電電流
|
≥200KA（10/350μs）
|
|
抗風力強度
|
≥40m/s
|
|
針長mm
|
390
|
390
|
390
|
390
|
|
觸發電極數
|
3只
|
3只
|
6只
|
6只
|
|
重量
|
3.5KG
|
3.8KG
|
4.0KG
|
4.5KG
|
|
保護半徑
|
見表
|
|
特性
|
主動提前放電式
|
|
材質
|
304不銹鋼/銅
|
|
安裝方式
|
螺紋連接，具有自鎖功能，防止滑脫
|
|
依據標準
|
法國 NFC17-102（2011）
|
|
附件
|
雷擊計數器，提前放電避雷針測試儀（選購）
|
表 1
|
第二類防雷保護水平（97%，D=30m）
|
|
|
h=高于被保護物的水平高度
|
|
產品型號
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
15
|
最大值(20)
|
|
YF-ESE20
|
18
|
26
|
34
|
43
|
44
|
44
|
45
|
46
|
48
|
49
|
|
YF-ESE25
|
19
|
29
|
39
|
49
|
49
|
50
|
50
|
51
|
53
|
54
|
|
YF-ESE40
|
26
|
39
|
52
|
65
|
66
|
66
|
66
|
67
|
68
|
69
|
|
YF-ESE60
|
34
|
52
|
68
|
86
|
87
|
87
|
87
|
88
|
89
|
89
|
表 2
|
第三類防雷保護水平（91%，D=45m）
|
|
|
h=高于被保護物的水平高度
|
|
產品型號
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
15
|
最大值(20)
|
|
YF-ESE20
|
21
|
31
|
41
|
51
|
52
|
53
|
53
|
55
|
58
|
60
|
|
YF-ESE25
|
23
|
34
|
46
|
57
|
58
|
59
|
59
|
61
|
63
|
65
|
|
YF-ESE40
|
30
|
45
|
60
|
75
|
76
|
76
|
77
|
77
|
80
|
81
|
|
YF-ESE60
|
39
|
58
|
78
|
97
|
97
|
98
|
98
|
99
|
101
|
102
|
表 3
|
第四類防雷保護水平（84%，D=60m）
|
|
|
h=高于被保護物的水平高度
|
|
產品型號
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
15
|
最大值(20)
|
|
YF-ESE20
|
24
|
35
|
46
|
58
|
59
|
60
|
61
|
62
|
66
|
69
|
|
YF-ESE25
|
26
|
39
|
52
|
65
|
66
|
67
|
67
|
69
|
72
|
75
|
|
YF-ESE40
|
33
|
50
|
67
|
84
|
84
|
85
|
85
|
87
|
89
|
92
|
|
YF-ESE60
|
43
|
64
|
85
|
107
|
107
|
108
|
108
|
109
|
111
|
113
|
注：安裝使用時請遵照相關國家標準執行。
