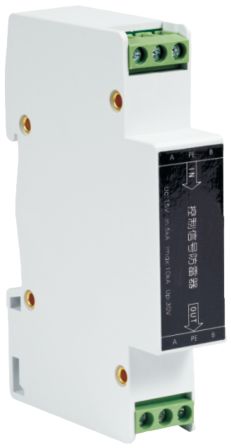

過程控制線路浪涌保護器
型號: THZG XM-24
產品特點：
? 由兩部分組成，底座和電涌保護模塊。
? 切換保護模塊時信號傳輸不會被中斷。
? 放電能力強，典雅保護級別低。
適用范圍：
主要用于工業控制信號，如現場總線，0-20MA，4-20MA控制線等輸入輸出接口。
技術參數：
|
產品型號
|
THZG XM-24
|
|
貨號
|
610015
|
|
標稱電壓
|
24V
|
|
額定電壓（最大持續運行電壓）
|
26V-/19V
|
|
標稱電流
|
0.5A
|
|
標稱放電電流（8/20μs） In
|
10KA（每線）、20KA（總值）
|
|
電壓保護級別
|
≤ 100V（線-線）、≤ 80V（線-地）
|
|
響應時間
|
≤ 1ns（線-線）、≤ 1ns（線-地）
|
|
帶寬
|
5.5MHZ
|
|
串聯阻抗/線
|
1.8Ω
|
|
寄生電容
|
≤0.21nF（線-線）、≤0.421nF（線-地）
|
|
工作溫區
|
-40℃··+80℃
|
|
安裝導體截面
|
最大2.5mm2多股線
|
|
安裝支架
|
35mm寬電氣安裝導軌
|
|
外殼
|
橙色熱塑性材料，UL94-V0
|
|
測試依據
|
IEC61643-21、GB18802.21;YD/T 1542
|
|
認證
|
CE（VD,EMC）
|
